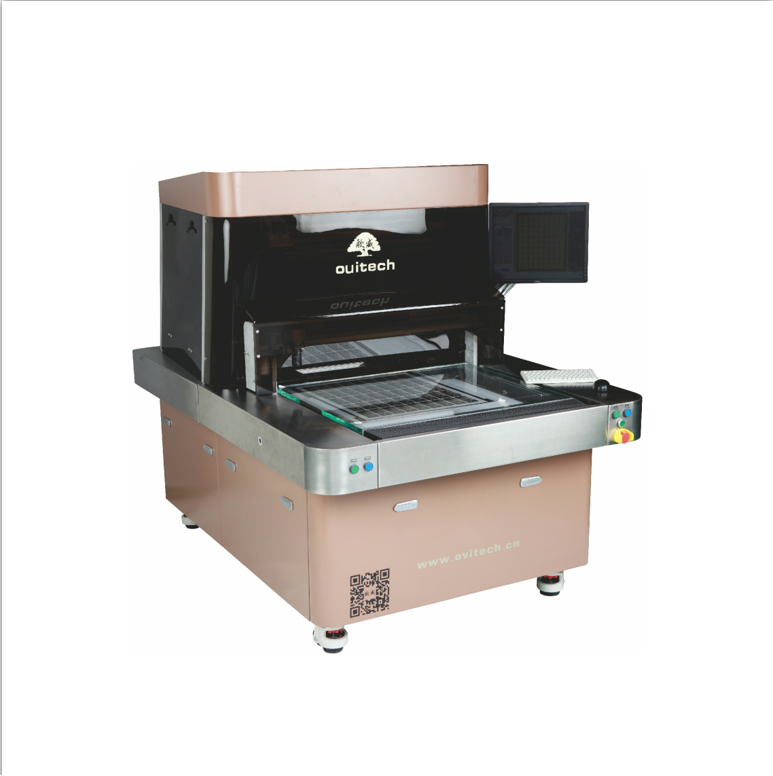

| 名稱：印制電路板底片檢測儀 |
| 型號：TOPTECH _FILM AOI F10 |
| 檢測范圍 |
 更多...... |
設備尺寸: L×W×H 2250mm×1350mm×1780mm
設備重量: 1200KG
工作電力: AC 220V±5% 50Hz 1.7 KWh
標準資料參考來源: RS-274X GERBER 格式 ODB++
測試能力: 線寬/線距 低至2mil
產能: 測試方法基于 尺寸: 18”* 24” 60面 / 小時
測試面積: 21.5″×24.5″（546×623）mm
檢測材質: 鹵銀片/重氮片（黑/棕片）
可檢測之缺陷: 開路/短路、缺口/毛刺、針孔、污點、線寬/線距違規、圖像缺失/多出......
缺陷檢測方法: 元素特征學習、亞像素輪廓分析比較
處理軟件: Ultra Vision Process Software
系統軟件安裝環境: WindowsXP Windows2003 Windows7
定位系統: 伺服電機定位系統
機械傳動: 精密導軌+滾珠絲杠傳動系統
光源系統: LED 冷光源高亮聚光式系統
最高分辨率: 7um |
|
|
|
|
|
|
